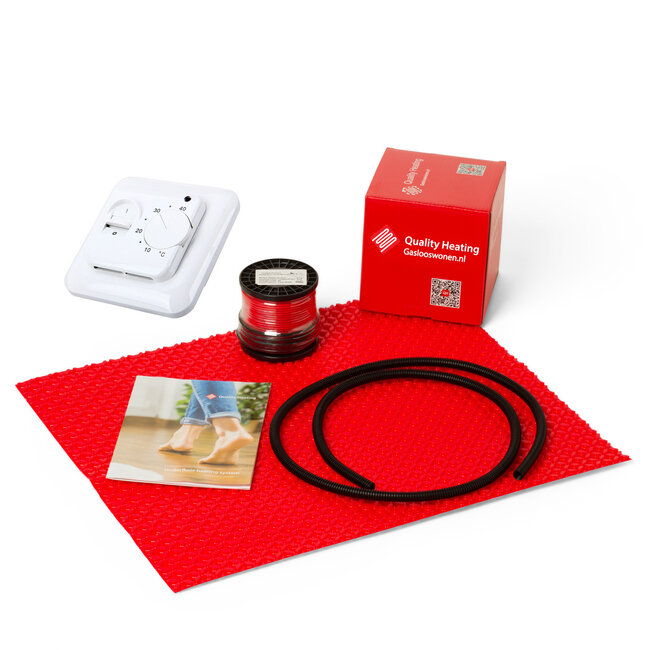

120Watt m² QH Grid manuel simple
Le système de chauffage par le sol QH Grid de Quality Heating est conçu pour un chauffage rapide et efficace sur le plan énergétique. QH Grid permet également d'éviter les fissures dans les sols carrelés, ce qui rend le nivellement du sol inutile. Bien entendu, ce système est également facile à installer.
Ce nouveau système de chauffage par le sol de Quality Heating a une épaisseur de seulement 5 mm (y compris le système de câble de chauffage par le sol). La grille QH de Quality Heating est auto-adhésive et peut être placée directement sur un ancien carrelage, un sol en béton, une chape de ciment ou un plancher en bois, ou sur les panneaux d'isolation ISO-64. Les carreaux peuvent être posés directement sur le système QH Grid à l'aide d'une colle à carreaux. Bien entendu, elles peuvent également être nivelées.
Si vous suivez la structure du système ci-dessous, vous n'aurez qu'une perte de chaleur de 4 % au maximum !
- Panneauxisolants ISO-64 de 6, 10, 20 ou 30 mm (en option)
- Grille QH 4,5 mm avec système de câbles
- Carreaux comme finition de sol ou autre finition de sol en combinaison avec un produit d'égalisation
Calculer la surface totale
Choisissez la puissance/surface et le type de thermostat souhaités dans le tableau de sélection ci-dessus à côté de l'image. Le prix sera automatiquement adapté et affiché. Exemple : vous avez une salle de bains de 3,8 m2. Le besoin total est de 3,5 m2 de système QH Grid. Il vous manque donc 0,3 m2. Vous pouvez le commander séparément ici.
Nos systèmes de câbles sont en téflon et ont une puissance de 18 W/mètre.
Le système QH Grid est très pratique pour une utilisation dans les coins difficiles. Vous pouvez encliqueter vous-même le câble dans le système, de sorte qu'aucun coin n'est trop difficile. Veuillez noter que la distance entre les câbles doit être d'au moins 6 mm.
Vous vous demandez maintenant quelle est la distance à respecter pour utiliser au mieux le câble. Cette distance est différente pour chaque puissance. Plus la puissance est élevée, plus le câble doit être proche.
Vous trouverez ci-dessous un calcul qui vous permettra de déterminer facilement la distance à respecter.
Vous souhaitez chauffer votre salle de bains de 3 m2 avec une puissance de 160 Watt par m2. Cela représente une puissance totale de 480 Watt. Vous devez diviser la surface chauffée par la puissance totale et multiplier le résultat par 18Watt par mètre.
(3 m² : 480Watt) x 18Watt par mètre = 0,113
Dans ce cas, la distance du câble est de 11 cm. La distance du câble détermine donc la puissance par m2.
80 Watt/m2 : Chauffage d'appoint d'une grande pièce
120 Watt/m2 : Chauffage principal grande pièce
160 Watt/m2 : Pièce mal isolée ou plus petite
Allez-vous niveler le système ? N'oubliez pas que le système QH Grid ne contient pas 5 mm de masse d'égalisation pour remplir les fentes. Cela signifie que pour atteindre la hauteur minimale, vous devez commander 10 mm de masse d'égalisation. N'oubliez jamais qu'un apprêt doit être appliqué sur votre sous-plancher pour garantir une bonne adhérence.
Nivellement direct
Aperçu des thermostats
Thermostat V1 Touch Wifi Noir
Le thermostat V1 Touch Wifi au design élégant, contrôlable à partir d'un smartphone, d'une tablette ou d'un ordinateur. Il apprend comment le système de chauffage est utilisé et la façon unique dont une maison fonctionne. Il suggère automatiquement des moyens d'économiser de l'énergie, comme le réglage de la température lorsque vous n'êtes pas à la maison.
Pour plus d'informations sur le thermostat manuel, cliquez ici
Thermostat V1 Touch Wifi Blanc
Le thermostat V1 Touch Wifi au design élégant, contrôlable depuis un smartphone, une tablette ou un ordinateur. Il apprend comment le système de chauffage est utilisé et la façon unique dont une maison fonctionne. Il suggère automatiquement des moyens d'économiser de l'énergie, comme par exemple le réglage de la température lorsque vous n'êtes pas à la maison.
Pour plus d'informations sur le thermostat manuel, cliquez ici
Thermostat manuel simple
Un thermostat simple mais très précis qui prend en compte les effets de l'installation. Il éteint ou allume l'installation en fonction de la température réglée. Ainsi, la chaleur qui transite encore dans le système profite pleinement à la pièce à chauffer, sans dépasser la température souhaitée.
Pour plus d'informations sur le thermostat manuel , cliquez ici
PRF-78 blanc ou noir
Le PRF-78 a un beau design avec des boutons doux au toucher. Le thermostat à écran tactile est un thermostat d'ambiance programmable qui peut être raccordé à votre chauffage électrique par le sol. Ce thermostat est d'une beauté saisissante et est l'un des plus avancés de sa catégorie. Le thermostat programmable 7 jours Soft Touch est assorti d'une garantie fabricant de 2 ans.
Pour plus d'informations sur le PRF-78 , cliquez ici. Vous préférez recevoir un autre type de thermostat? Dans la rubrique "faire un choix", vous pouvez ajouter le thermostat qui vous convient.
PRF-79 Wifi
Le thermostat de chauffage électrique par le sol PRF-79 Wifi est facile à utiliser et peut être contrôlé à l'aide de l'application. Ce thermostat dispose d'un système de contrôle de zone, d'une fonction de compte à rebours, programmable et entièrement contrôlable avec l'application. L'application est disponible pour IOS/ Android : Quality Heating.
Plus d'informations sur le thermostat PRF-79 Wifi cliquez ici
PRF-80 Wifi
Thermostat Wifi au design élégant. Le thermostat PRF-80 Wifi pour plancher chauffant électrique est contrôlable avec l'application. Ce thermostat dispose d'un système de contrôle de zone, d'une fonction de compte à rebours, programmable et entièrement contrôlable avec l'application. Application disponible pour IOS/Android : Quality Heating.
Plus d'informations sur le thermostat PRF-80 Wifi cliquez ici
OCD5 busch jaeger et jung
OCD5 busch jaeger and jung Thermostat programmable unique intégré pour 7 jours avec contrôle adaptatif du chauffage par auto-apprentissage (optimiseur) et écran tactile couleur "Touch Screen". Peut être réglé en plusieurs langues (NL, FR, DE et anglais) et s'adapte parfaitement aux appareillages busch jaeger (également aux autres appareillages, GIRA et ELKO). Contrôle adaptatif et programme de chauffage économe en énergie. En fonction de la température du sol, de la température ambiante ou des deux.
Pour plus d'informations sur le thermostat OCD5 , cliquez ici.
Thermostat domotique Heatit z-wave TRM3
Thermostat domotique Magnum Z-wave de heatit équipé des derniers développements. Ce thermostat peut être contrôlé avec votre smartphone ou votre tablette. Entièrement programmable sur 7 jours et disponible en blanc ou en noir. Livré avec un capteur de sol et un manuel en néerlandais. Le thermostat fonctionne avec les systèmes domotiques Sensio, Fibaro et zipato. Ce thermostat est livré en standard avec un capteur de sol.
Plus d'informations sur le thermostat Z-wave cliquez ici
Thermostat Wifi V3 avec récepteur
Avec le thermostat Wifi V3 avec récepteur, les systèmes à relais appartiennent au passé ! Équipé de 2 piles AA, le thermostat peut être placé n'importe où dans la maison et est connecté sans fil au récepteur. Le chauffage au sol est connecté au récepteur jusqu'à une puissance maximale de 3000 Watt. Si vous avez l'intention d'utiliser une puissance supérieure à 3000Watt, vous pouvez facilement étendre l'ensemble avec un récepteur supplémentaire.
Pour plus d'informations sur le thermostat Wifi V3 avec récepteur , cliquez ici.
Thermostat Wifi Warmup 6IE
Le thermostat Wi-Fi intelligent 6iE, contrôlable à partir d'un smartphone, d'une tablette ou d'un ordinateur, apprend comment le système de chauffage est utilisé et la façon unique dont une maison fonctionne. Il suggère automatiquement des moyens d'économiser de l'énergie, comme le réglage de la température lorsque vous n'êtes pas à la maison.
Pour plus d'informations sur le thermostat Warmup 6IE , cliquez ici.
MWCD5 Wifi OJ electronics
Thermostat Wifi OJ microline WC5 contrôlable avec votre smartphone. Thermostat Wifi très avancé avec des options de programme entièrement réglables avec votre téléphone. Le thermostat WCD-5 vous permet également de visualiser la consommation d'énergie de votre chauffage au sol. Le thermostat de chauffage par le sol est équipé d'un cadre qui s'adapte au matériel de commutation standard de Busch Jaeger. Le thermostat WCD-5 permet d'allumer votre système de chauffage tous les jours de la semaine à des heures prédéterminées.
Pour plus d'informations sur le thermostat Wifi OCD5 , cliquez ici.
